OTDR

Dalga boyu (nm)

1310/1550

Dinamik aralık (dB)

26/24

Olay ölü bölgesi (m)

≤ 1,5

Ölü bölge zayıflaması (m)

≤ 5

Optik arayüz sayısı

1x SC/UPC

Uygulanabilir optik fiber

SM

Menzil (Km)

0,5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150

Mesafe doğruluğu (m)

± (1 metre + ölçülen mesafe × 2 × 10 ^-5 + toplama noktası çözünürlüğü)

Darbe genişliği (ns)

≥ 15000

Örnekleme noktası sayısı

5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000

Örnekleme çözünürlüğü (m)

0,04

Kayıp (zayıflama) doğruluğu

± 0,03 dB/dB

Yansıma doğruluğu

± 2dB

OPM

Ölçülen dalga boyu aralığı

800~1650nm

Dalga boyu (nm)

850, 1300, 1310, 1490, 1550, 1625, 1650

Ölçülen güç aralığı

-70~6dBm

Ölçüm doğruluğu

<(±0,2dB veya ±%5)

Ekran çözünürlüğü

0,01 dB

Güç ölçer arayüzü

FC/UPC + 2,5 mm Evrensel Konnektör

Kararlı ışık kaynağı modülü

Dalga boyu (nm)

1310/1550

Çıkış gücü

≥-10dBm

Modülasyon frekansı

CW, 270Hz, 1kHz, 2kHz

Lazer güvenlik sınıfı

Sınıf 1M veya Sınıf 1

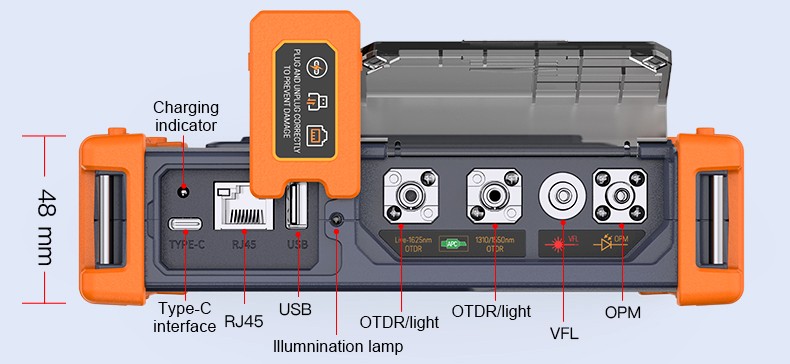

Dahili fiber optik arayüz

OTDR optik bağlantı noktası

VFL (Kırmızı Işık Kaynağı Modülü)

Dalga boyu (nm)

650

Çıkış gücü

10mW

Modülasyon modu

CW, CHOP (2 Hz)

Lazer güvenlik sınıfı

Sınıf 3R

Fiber optik arayüz

FC, SC, ST için 2,5 mm evrensel konnektör

RJ45 (Ağ Test Modülü)

Kullanılabilir ağ kablosu

CAT5, CAT6

Hizalama uzunluğu

300m

Maksimum ses iletim mesafesi

300m
